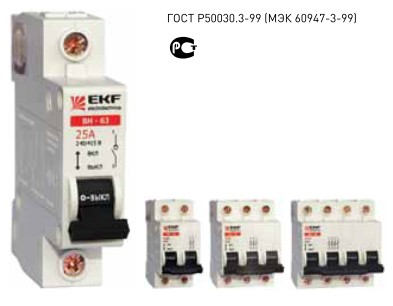

Выключатели нагрузки являются механическими коммутационными аппаратами и применяются в электрических цепях переменного тока частотой 50/60 Гц с номинальным напряжением 240/415 В в качестве основного выключателя.
Выключатели предназначаются для коммутирования нагрузок в цепях, защищенных другими коммутационными аппаратами. Выключатели нагрузки используются в распределительных щитах зданий
и сооружений для оперативного включения/выключения отдельных
групп электропотребителей.
Преимущества
Комбинированные зажимы из посеребренной меди и анодированной
стали скругленной формы с насечками для более надежного
контакта.
Автоматическая доводка рукоятки управления (эффект подпружинивания).
Контакты изготовлены из бескислородной меди.
Корпус изготовлен из не поддерживающей горение пластмассы.
Возможность подключения посредством гребенчатой шины.
Гарантийные обязательства составляют 5 лет.
Срок эксплуатации составляет более 20 лет.
Мостиковый контакт*
До 100 А*
Зажим с насечкой
до 35 мм2
* Для ВН-100.
Технические характеристики
Параметры
Значения
Коммутационная износостойкость, кол-во циклов
10000
Механическая износостойкость, кол-во циклов
10000
Допустимые сечения проводников, мм2
35
Момент затяжки, Н . м
2,5
Диапазон рабочих температур, °С
от –40 до +50
Частота, Гц
50
Климатическое исполнение
УХЛ4
Количество модулей по 18 мм
от 1 до 4
Выключатели нагрузки серии ВН-63 (однополюсные) 240/415 В ~
Наименование
Ном. ток, A
Каталожный номер
ВН-63, 1Р 16 А
16
SL63-1-16
ВН-63, 1Р 25А
25
SL63-1-25
ВН-63, 1Р 40А
40
SL63-1-40
ВН-63, 1Р 63А
63
SL63-1-63
Выключатели нагрузки серии ВН-63 (двухполюсные) 240/415 В ~
Наименование
Ном. ток, A
Каталожный номер
ВН-63, 2Р 16 А
16
SL63-2-16
ВН-63, 2Р 25А
25
SL63-2-25
ВН-63, 2Р 40А
40
SL63-2-40
ВН-63, 2Р 63А
63
SL63-2-63
Выключатели нагрузки серии ВН-63 (трехполюсные) 415 В ~
Наименование
Ном. ток, A
Каталожный номер
ВН-63, 3Р 16 А
16
SL63-3-16
ВН-63, 3Р 25А
25
SL63-3-25
ВН-63, 3Р 40А
40
SL63-3-40
ВН-63, 3Р 63А
63
SL63-3-63
Выключатели нагрузки серии ВН-63 (четырехполюсные) 415 В ~
Наименование
Ном. ток, A
Каталожный номер
ВН-63, 4Р 16 А
16
SL63-4-16
ВН-63, 4Р 25А
25
SL63-4-25
ВН-63, 4Р 40А
40
SL63-4-40
ВН-63, 4Р 63А
63
SL63-4-63
Выключатели нагрузки серии ВН-100 (однополюсные) 240/415 В ~
Наименование
Ном. ток, A
Каталожный номер
ВН-100, 1Р 100А
100
SL100-1
Выключатели нагрузки серии ВН-100 (двухполюсные) 415 В ~
Наименование
Ном. ток, A
Каталожный номер
ВН-100, 2Р 100А
100
SL100-2
Выключатели нагрузки серии ВН-100 (трехполюсные) 415 В ~
Наименование
Ном. ток, A
Каталожный номер
ВН-100, 3Р 100А
100
SL100-3
Выключатели нагрузки серии ВН-100 (четырехполюсные) 415 В ~
